摘要：利用凱星“KaiStar新一代電力線載波通信技術”，實現智慧工業園·能源物聯網遠程監管與控制系統平臺。通過電力線載波進行通訊，通過載波數據集中器、載波網絡優化器、各類采集器、控制器等，完成對現場大數據上傳和遠程控制。
　　關鍵詞：電力線載波、集中器、水表采集器、電力采集器、壓縮空氣采集、空調控制器、熱量表采集器等。

　　1、概述
　　陜西鼓風機（集團）有限公司，借助“互聯網+”、大數據技術與能源產業的有機融合，投資建成區域能源、資源全循環利用及運營管理中心，凱星電子受邀成為能源互聯島的一位成員，利用“KaiStar新一代電力線載波通信技術”，為陜鼓設計實施完成了工業園區設備能源系統的遠程監測與控制服務，進而可實現系統大數據運營互聯。

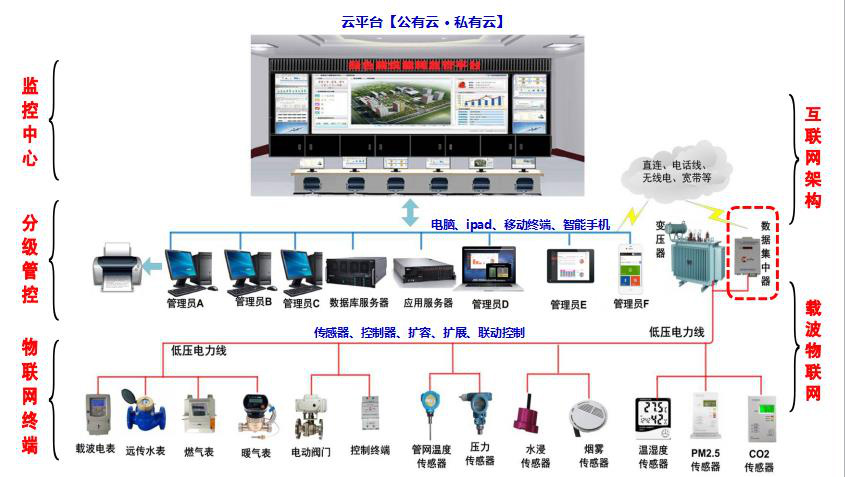

　　2、系統組成
　　v數據采集端
　　電表、采集器、集中器、優化器、控制器低壓電力線組成的電力載波傳輸網絡
　　集中器、以太網、前置處理機組成的實時數據處理系統
　　v局域網
　　數據采集端與服務器組之間的數據交換載體
　　v核心服務器組
　　數據庫服務器、應用服務器、Web發布集群
　　3、系統組網結構

　?。?）數據采集終端層
　　按照設備清單內容，合理配置載波數據集中器、載波網絡優化器、水表采集器、電表采集器、壓縮氣體采集器、控制器等，硬件合理組網，構成“數據采集終端層”。
　?。?）數據傳輸層
　　在數據采集終端層基礎上，以變壓器數量配置數據集中器，形成數據傳輸層，其一是承接監控中心發出控制指令，而后向各采集終端發送；其二是集中各采集終端數據向監控中心傳輸。在設計技術方案中起承上啟下的作用。
　?。?）平臺軟件系統
　　系統分為數據采集終端層、數據傳輸層和平臺軟件系統，從功能實現上為軟件實現和硬件功能有機統一。
　　硬件系統主要由遠傳表具，能耗終端控制設備以及數據傳輸層的數據集中器構成的采集和控制網絡，自動化的采集各類能源數據，根據管控平臺下發的指令線存儲至數據集中器中，預設控制策略完成控制終端的遠程控制。
　　軟件系統主要由能耗管控平臺軟件組成，同時包含平臺軟件功能支撐的數據庫、服務器等，接收硬件系統傳輸?shù)哪芎臄?shù)據信息和控制狀態反饋信息，進行匯總、統計、分析，完成各項邏輯業務，將數據以多種閱覽方式展現。
　　4、系統實現的功能：
　　用電計量、監測系統：
　　在生活區、車間、質量樓、生產樓、變電所共計102個點位，對102個點位進行用電計量和安全監測。
　　電能總計量、實時在線查看功能、電量實時圖形展現功能、用電明細查詢功能、用電統計功能、用電分類分項分析功能、用電節能控制、用電監測管理功能、系統管理功能、批量通斷電等功能。
　　給水、暖管網監測系統:
　　在技術樓、葉片西車間、老設備車間、質檢處計量室、機加一、二車間、產服車間、風機試車站、通風車間、汽輪機試車站等共計52個點位，并對52個點位進行了用水、用暖管網監測。
　　公共區域用水監管，實時在線查看功能、用水能耗實時圖形展現功能、用水明細查詢功能、用水統計功能、用水分析功能、用水管理功能，水管網壓力實時監測、遠程控制供水停水、便于檢修維護等功能。
　　壓縮空氣壓力監測系統：
　　在通風車間、熱處理車間、汽輪機試車站、鍛壓車間等共計52個點位，進行了壓縮空氣壓力監測和安全報警監測。
　　天燃?xì)庥嬃亢桶踩O(jiān)測系統：
　　在鍛壓車間、風機試車間、西鍋鍋筒、物流庫房等共計11個點位，進行了天然氣計量和安全監測系統。
　　氣象監測系統：
　　在技術南樓樓頂按照了氣象監測系統，監測氣象溫度、氣象濕度、總輻射1瞬時值、風向瞬時值、風速瞬時值、總輻射1累計值等數據。
　　能源數據填報系統:
　　數據導出、統計分析、指標管理等功能，提供豐富的數據接口，從而滿足第三方接入功能。
　　節能控制系統
　　系統具備多種智能策略節能模式：在時間策略設置模式的基礎上，通過開閉度調控和傳感器的智能聯動進行靈活控制、調控閥門設備的運行與停止的多種因素并行管理。
　　OPC對接功能：
　　采用載波技術實現對現場水、電、氣等能源數據信息的采集與傳輸，并通過OPC的方式，把現有的數據集中上傳到智慧能源遠程監管與控制管理平臺。
　　5、軟件平臺擴展、擴容性：
　　軟件平臺設計思想為基礎框架完整并且支持快速二次開發，系統平臺提供二次開發的詳細API和系統服務接口使用說明，API說明文檔詳細簡要易于上手，為用戶實現功能擴展提供良好的支持，易擴容、擴展。
　　6、售后服務：
　　凱星電子匹配的技術人員和售后人員，我們可以接報后30分鐘內響應，24小時內到達現場，48小時內處理完畢。
　　7、設計依據
　　(1)《國家機關辦公建筑和大型公共建筑分項能耗數據采集技術導則》住房城鄉建設部
　　(2)《節能監測技術通則》GB/T 15316-1994
　　(3)《智能建筑設計標準》GB/T50314-2000
　　(4)《國家機關辦公建筑和大型公共建筑分項能耗數據傳輸技術導則》住房城鄉建設部
　　(5)《公共建筑能耗遠程監測系統技術規程》JGJ/T 285-2014
　　(6)《信息安全技術網絡基礎安全技術要求》國家公安部GB/T20270-2006
　　隨著移動互聯網﹢、大數據時代的到來，凱星公司利用自主研發的“新一代電力線載波通信技術”實現“智慧能源遠程監管與控制系統平臺”，為用戶提供“能源物聯網遠程監管控制大數據平臺”，涵蓋能效監管、能源控制、能耗診斷、安全預警、環境監測等。
